時間是品質最好的見證-為陸軍某部設計的組合式濾波器
2013年，陸軍某部一款車載電源在實驗室整改數月之后，仍遲遲未能通過EMC測試，在接到廣電計量所以及客戶的邀請后，我司工程師參與該項目EMC整改，幫助客戶通過CE102,RE102兩個測試子項目，并順利通過整機軍工驗收。

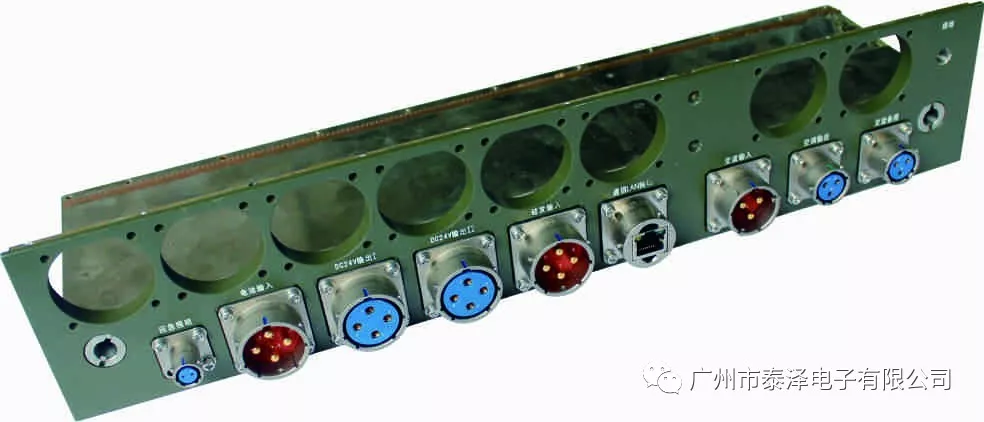

鑒于國軍標GJB151A/152A對應的標準為陸軍五項（目前已經升級為陸軍七項），要求嚴苛，時間緊迫，安裝空間受限，我司針對機箱現狀，設計了一款匹配的組合式濾波器。
該濾波器有如下優點：
集成了交流輸入，交流備用，硅發輸入，電池輸入，空調輸入，直流輸出，千兆以太網，應急照明等等；直流模塊紋波控制在10mV以內，壓降控制在1%以內；高海拔，超高低溫，高濕高鹽等各類嚴酷工況耐候性能均符合相關標準。數年來，運行一直穩定可靠，獲得用戶肯定。
附一：陸軍七項測試標準：
CE102,RE102,CS101,CS114,CS115,CS116,RS103。
附二：國軍標EMC測試項目列表
項目 | 名稱 |
CE101 | 25Hz~10KHz電源線傳導發射 |
CE102 | 10KHz~10MHz電源線傳導發射 |
CE106 | 10KHz~40GHz天線端子傳導發射 |
CE107 | 電源線尖峰信號（時域）傳導發射 |
CS101 | 25Hz~50KHz電源線傳導敏感度 |
CS103 | 15KHz~10GHz天線端子互調傳導敏感度 |
CS104 | 25Hz~20GHz天線端子無用信號抑制傳導敏感度 |
CS105 | 25Hz~20GHz天線端子交調傳導敏感度 |
CS106 | 電源線尖峰信號傳導敏感度 |
CS109 | 50Hz~100KHz殼體電流傳導敏感度 |
CS114 | 10KHz~400MHz電纜束注入傳導敏感度 |
CS115 | 電纜束注入脈沖激勵傳導敏感度 |
CS116 | 10K~100MHz電纜電源線阻尼震蕩波傳導敏感度 |
RE101 | 25Hz~100KHz磁場輻射發射 |
RE102 | 10KHz~18GHz電場輻射發射 |
RE103 | 10KHz~40GHz天線諧波和亂真輸出輻射發射 |
RS101 | 25Hz~100KHz磁場輻射敏感度 |
RS103 | 10KHz~40GHz電場輻射敏感度 |
RS105 | 瞬變電磁場輻射敏感度 |
